Arduino: Kod çalışıyor ama LED yanmıyor
· 12.07.2026
👁 5 okuma
Belirti
Blink örneğini yükledik. Arduino IDE "Yükleme tamamlandı" diyor, kart üzerindeki güç LEDi yanıyor ama breadboarddaki LED sönmüş kalıyor veya hiç yanmıyor.
Muhtemel Neden

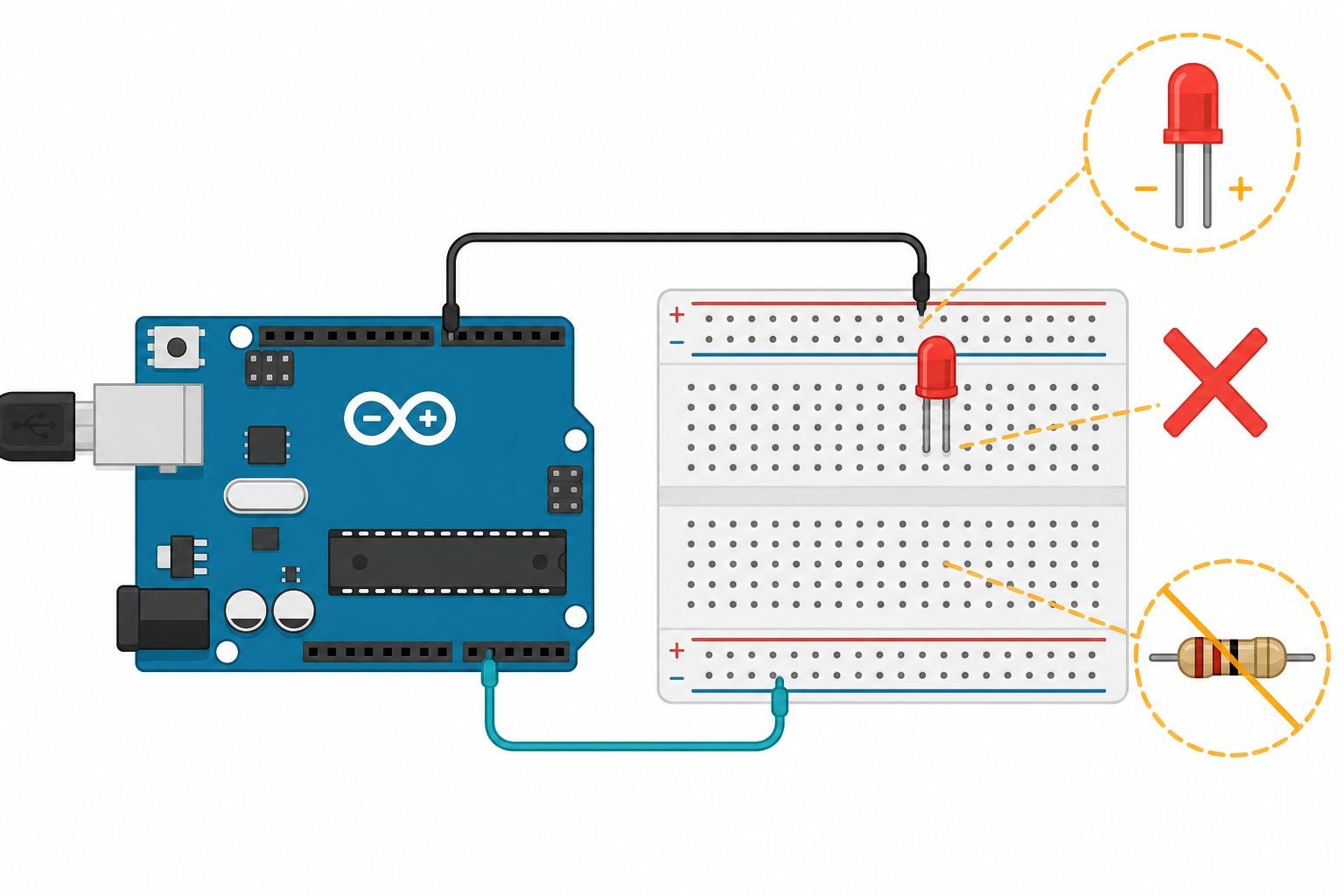

En sık nedenler: - LEDin uzun bacak (+) yanlış tarafa bağlı (ters polarite) - LEDe direnç takılmamış veya çok büyük direnç kullanılmış - LED yanlış pine bağlı (kod pin 13 diyor, kablo pin 12de) - Breadboardda GND hattı kopuk veya jumper gevşek - LED hasarlı (daha önce dirençsiz bağlandıysa yanmış olabilir)
Çözüm
Kontrol listesi:
1. Kodda hangi pin yazıyorsa LEDi o pine bağlayın (örnek: pin 13).
2. LEDin uzun bacağını (anot +) pine, kısa bacağını GND hattına bağlayın. Ters ise çevirin.
3. Pine seri 220 ohm direnç ekleyin (renk: kırmızı-kırmızı-kahverengi).
4. Breadboardda GND hattının Arduino GND pinine gittiğinden emin olun.
5. Jumper kabloları sıkıca oturuyor mu kontrol edin.
6. Başka bir LED deneyin.
Serial Monitor açıksa "Blink" mesajları geliyorsa kod çalışıyordur; sorun büyük ihtimalle bağlantıdadır.
1. Kodda hangi pin yazıyorsa LEDi o pine bağlayın (örnek: pin 13).
2. LEDin uzun bacağını (anot +) pine, kısa bacağını GND hattına bağlayın. Ters ise çevirin.
3. Pine seri 220 ohm direnç ekleyin (renk: kırmızı-kırmızı-kahverengi).
4. Breadboardda GND hattının Arduino GND pinine gittiğinden emin olun.
5. Jumper kabloları sıkıca oturuyor mu kontrol edin.
6. Başka bir LED deneyin.
Serial Monitor açıksa "Blink" mesajları geliyorsa kod çalışıyordur; sorun büyük ihtimalle bağlantıdadır.
